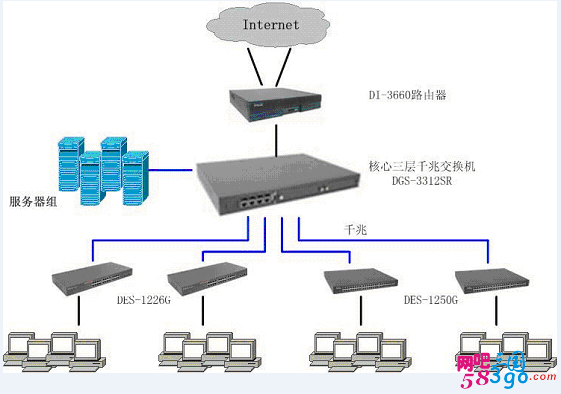

首先我们简单了解下网吧的常用网络拓扑图：
Intelnet(ISP电信或网通 类型为：ADSL或光纤)-----网吧路由-----主交换机------网吧服务器(收银服务器、无盘服务器、电影服务器、监控服务器等)
|
|
分交换机-----客户机
硬件部分
一、网络设备
简单介绍一下路由器功能
路由器：路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。选择通畅快捷的近路，能大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率，从而让网络系统发挥出更大的效益来。
简单来说就是实现局域网内的机器共享上网
如果要设置网吧共享上网如何来设置路由器呢？下面以爱快软路由为例说明：

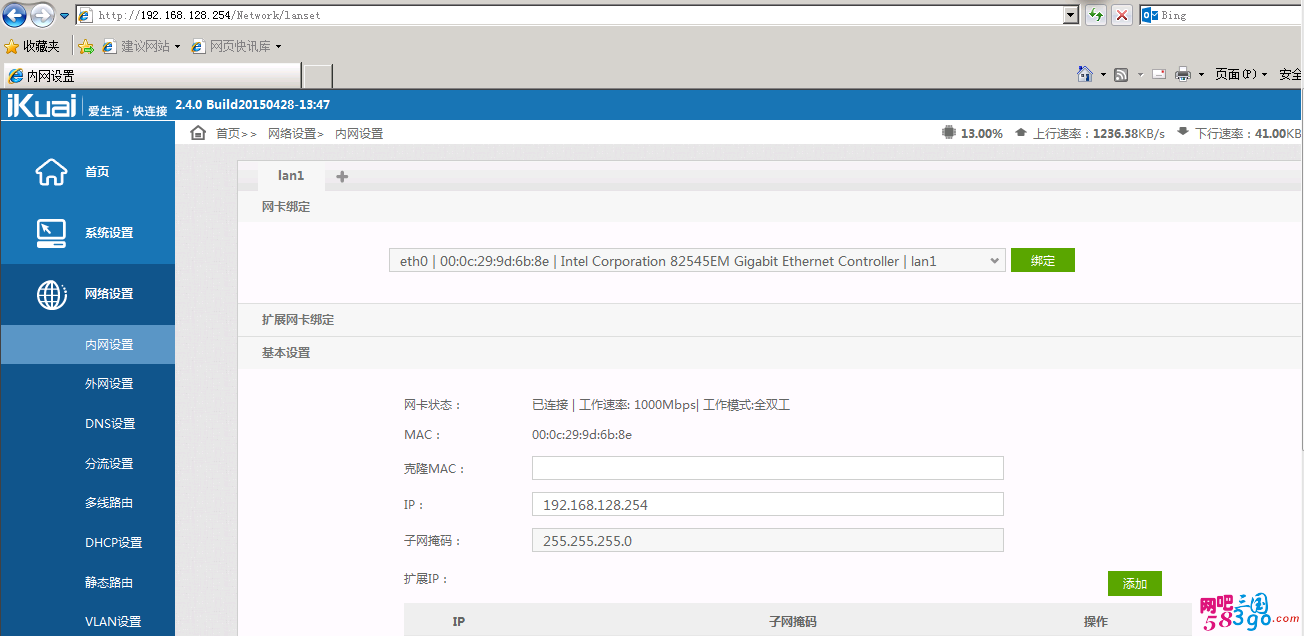

第一步：设置内网IP地址（客户机网关）

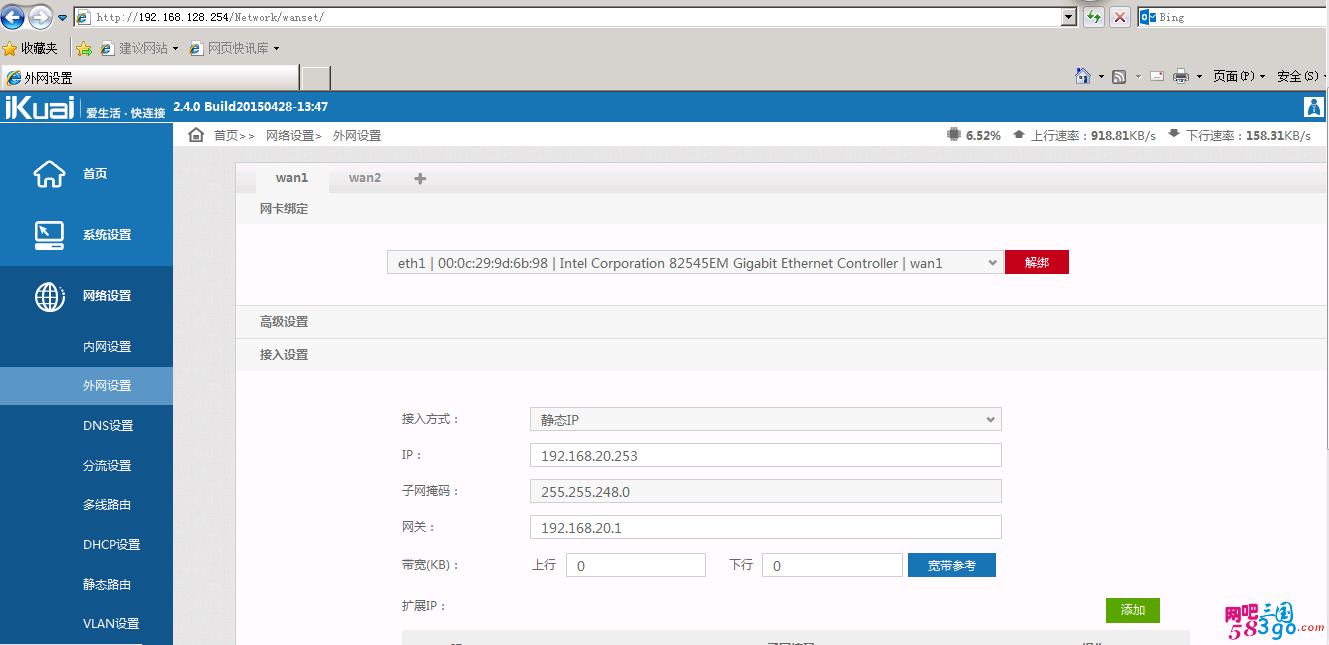

第二步，设置外网 (固定IP或ADSL拨号的账号和密码)

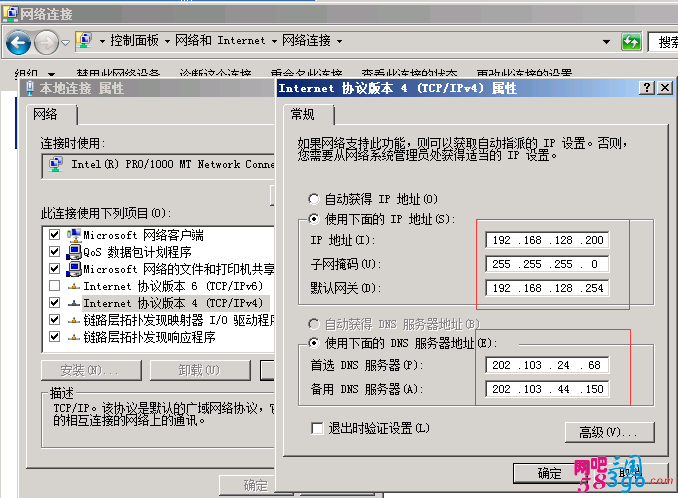

第三步：局域网的机器，只需要手动设置IP地址为 192.168.128段，网关设置为 192.168.128.254 DNS设置为当地运营商提供的即可,不同地区DNS不同，比如武汉：202.103.24.68 202.103.44.150
交换机作用：同一个交换机内换数据传输
主交换：统一综合处理局域网内的数据传输

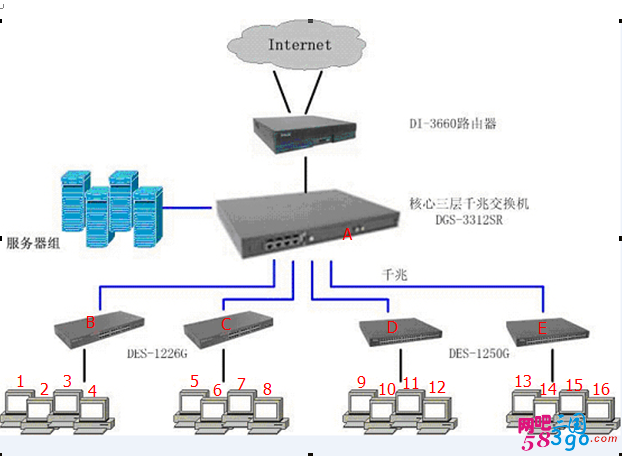

以上图的网络拓扑图我们来简单分析下主交换和分交换的作用 A为主交换机 B\C\D\E为分交换机

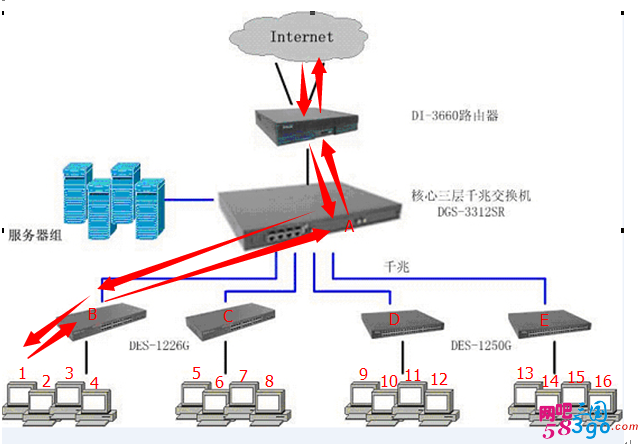

举例说明：客户机1想要访问百度网站，那么他的数据传输是如何的一条线路呢？ 如下图：
