AMD显卡的红色帝国之路

IT资讯 5749 0 2016-7-8 17:59

说到A卡就必须分开两时代来说,也就像中国历史的汉朝那样,同样是A卡可又分为ATI时代和AMD时代,ATI时代是从1985年-2006年,而AMD 时代就是2006-至今。由于2000年之前对于显卡领域来说是一个百家争鸣的年代,所以我 ...

说到A卡就必须分开两时代来说,也就像中国历史的汉朝那样,同样是A卡可又分为ATI时代和AMD时代,ATI时代是从1985年-2006年,而AMD 时代就是2006-至今。由于2000年之前对于显卡领域来说是一个百家争鸣的年代,所以我们就从本世纪开始说起,本世纪的A卡都离不开一个 词:Radeon,这也是21世纪A卡的代名词,后来也演变成Radeon与GeForce之间的PK。


▲第一代Radeon logo

2000年Radeon显卡开端:Radeon 256

2000年是显卡市场非常动荡的年代,昔日显卡王者3DFX被对手NVIDIA收购并取代其王者的地位,而其它S3、Matorx等厂商也难以与之抗衡,只有ATI依旧坚持着。在面对首款GPU之称的GeForce 256的强敌,ATI拿出绝佳的武器首款Radeon显卡Radeon 256,这也算是A卡真正被人熟知的开端。

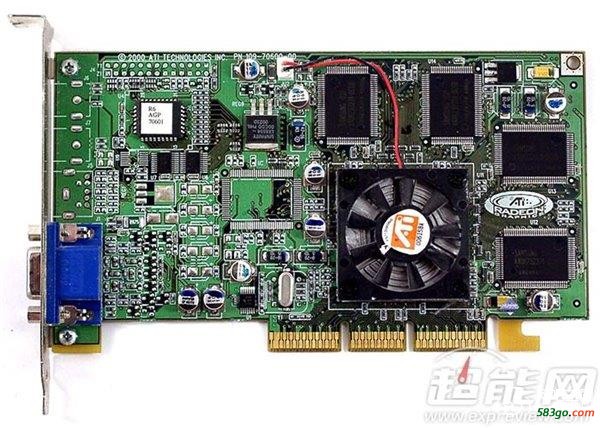

▲Radeon 256

这是一款采用0.18微米(1微米=1000纳米)工艺制造的显卡,有3千万颗晶体管,并且有两条着色管线,每条着色管线有3个光栅处理器。该芯片首次支持DX7和DX8的部分特性,具备当时最先进的硬件几何变形、光照效果以及图像剪切等功能,并且搭配上DDR显存后足以领先对手的GeForce 2 GTS。

2001年ATI的第七代产品:Radeon 7000

在前一年ATI的Radeon系列取得不错的反响,随后的产品也开始系统地推出了,而ATI真正被大家所知就是从这一代开始。而Radeon 7000一共有两款芯片,分别是高端的Radeon 7200(R100芯片)和低端的Radeon 7000(RV100)。

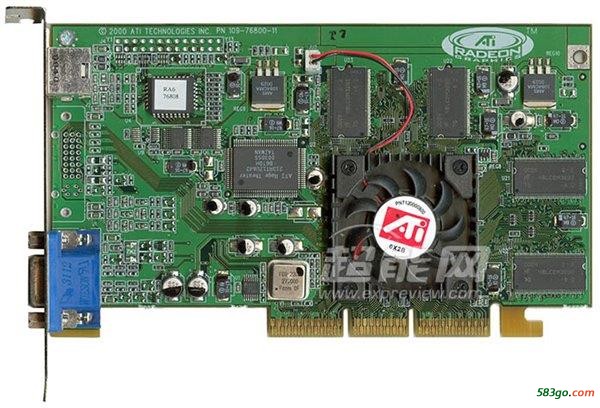

▲Radeon 7200

这一代的显卡也是基于0.18微米的工艺制造,拥有三千万晶体管,支持DX 7.0。Radeon 7000系列显卡除了2D以及视频方面的优势意外,还有多显示器支持和超前的DVI、TV输出也是吸引用户的亮点所在,这也是当时大多数同类显卡不所具备的。

2002年之一首款完全支持DX 8.1的显卡:Radeon 8500

如果说DX 7.0年代是ATI一直在追赶NVIDIA的年代,那么DX 8.1就是ATI吐气扬眉的年代,当时ATI发布了首款全面支持DX 8.1所有特性的显卡:Radeon 8500。

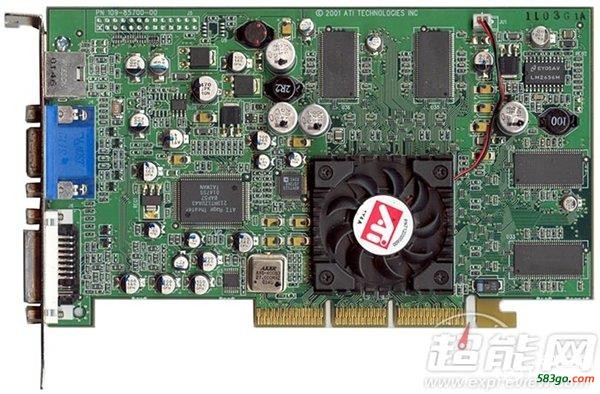

▲Radeon 8500

Radeon 8500采用了0.15微米的制造工艺,核心/显存频率达到275MHz/550MHz,并且采用了DDR显存使得内存位宽高达12GB/s!新一代的Smartshader引擎再加上Charisma Engine II、Pixel Tapestry II、Turform、Smoothvision等众多先进技术的支持,使得Radeon 8500成为当时最强规格的产品。遗憾的是硬件虽然强大,不过ATI的驱动并不能压榨出Radeon 8500的最大性能,以致于不能完全战胜GeForce 3。

2002年之二马甲显卡、阉割卡大行其道:Radeon 9000

Radeon 8500在下一代产品出来之前就成为了ATI主打低端市场的产品,衍生出多款的马甲卡和阉割卡,比如说:Radeon 9000、9000 Pro、9100、9200以及9250等等,这些其实都是基于Radeon 8500的R200核心演变而来的。


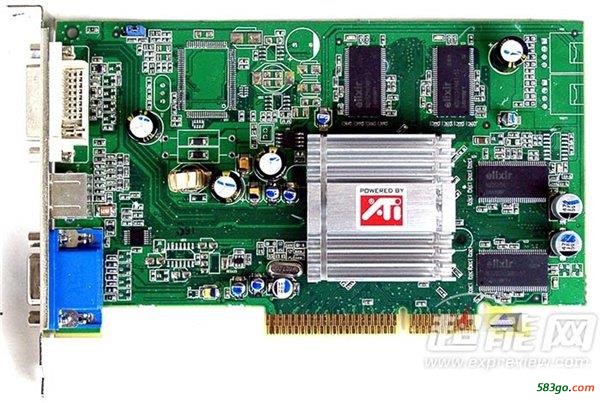

▲Radeon 9250

总的来说,Radeon 9100其实就是一张马甲版的Radeon 8500,而Radeon 9000和Radeon 9000Pro采用了阉割版的RV250核心,Radeon 9200和Radeon 9250则是RV280核心(在RV250基础上多了一个顶点),单从型号命名上很难分辨出性能高低。不过在当时这也可以看做ATI当时的一个市场策略,不得已而为之。

2002年之三首次真正意义上的领先:Radeon 9700,DX 9时代

正当NVIDIA GeFore 4风头正劲的时候,ATI突然发布他们的秘密武器基于R300核心的Radeon 9700,这是首款支持DX 9.0的显卡,简直是给当时NVIDIA当头一棒的举动。由于NVIDIA对于DX 8.0/8.1寿命的错误预计,才使得完美支持DX 9.0的Radeon 9700显得格外的耀眼。

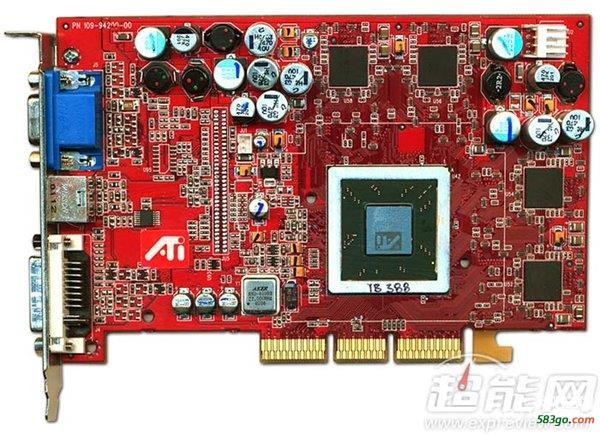

▲Radeon 9700

采用当时相对保守的0.15微米制程,集成1.1亿枚晶体管,是首款晶体管破亿的显卡芯片。核心/显存频率达到325MHz/620MHz,并且它也是首款采用256bit的显存位宽令显卡,带宽接近20 GB/s是当时最高水平的代表。当时的“野史”是这样的,早在R200发布之初,R300就已经完成了样品。ATI之所以一直忍气吞声、按兵不动,其目的就是要麻痹NVIDIA。果然,面对突如其来的R300,NV方面毫无准备,只能加速NV30的研发进程,最后拿出屡次延期发布的GeForce FX 5800仓促应战。

2003年催化剂第一次的出现,显卡小改款:Radeon 9800

Radeon 9800采用了R350的核心,在架构上并没有太多的改进,工艺制程依旧保持在0.15微米,不过它的频率更高、性能比Radeon 9700更强。虽然GeForce FX 5900搭配上了256bit的显存,性能提升了不少,不过依然无法与高频的Radeon 9800抗衡。

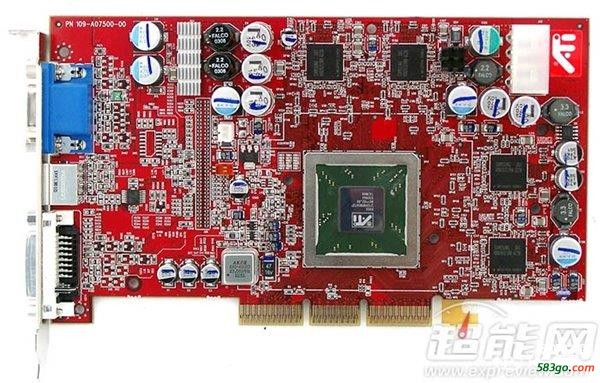

▲Radeon 9800

ATI终于意识到光有优秀的硬件也不行,还需要有成熟稳健的驱动支持,所以这次ATI启动了“催化剂驱动”计划,而“催化剂”一直延续到2015年才被全新的“深红驱动”所取代,不过版本号还是依旧保留。

2004年新工艺以及X系列首秀:Radeon 9500 & Radeon X800

上面提及到Radeon 9800虽然性能非常强劲,但是它的工艺还是比较老的0.15微米工艺,不过在2004年ATI就推出了基于先进的0.13微米13low-k工艺打造的Radeon 9500/9600系列。他们的核心是基于R300/R350衍生出来的RV 350/360核心,其实RV 350和RV 360两款核心上并没有什么区别,实际上RV 360采用了台积电更先进的0.13微米Low-K工艺,所以频率更高。


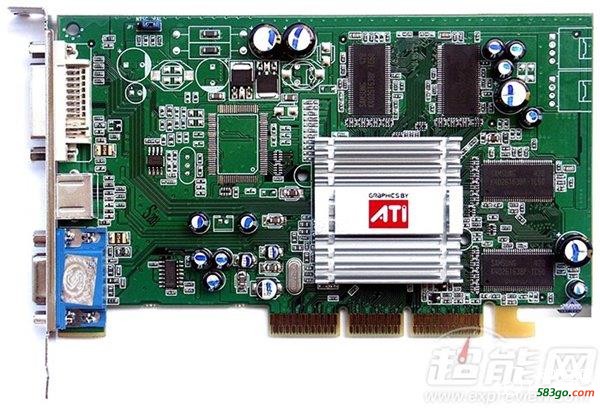

▲Radeon 9600

也许是Radeon 9700/9800/9600/9550显卡取得了巨大荣耀,不过ATI可能有点沾沾自满低估了NVIDIA的实力。他们在2004年推出的Radeon X800 XT采用了架构上并没太大变化R430核心,不过R430芯片采用了更为先进的0.11微米low-K制造工艺,具备原生的PCI-E接口,拥有1.6亿个晶体管,工作频率为400MHz,像素着色管线提升至16条(部分产品使用的芯片为12条),顶点着色管线为6条,性能较上一代产品很大提升。

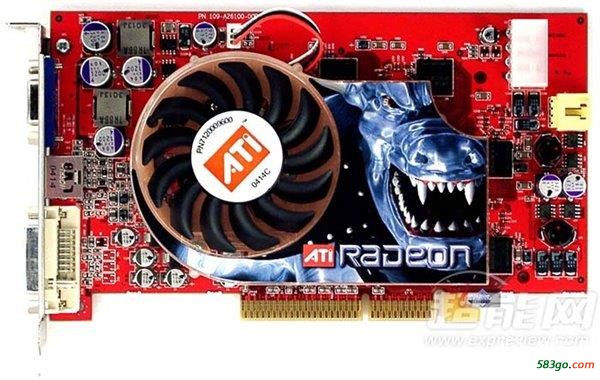

▲Radeon X800

2005年全面开启CrossFire的一代:Radeon X1900 XTX

当年ATI的Radeon X800与GeForce 6800的竞争中处于不利局面主要是因为SM 3.0、SLI双卡互联和视频加速等技术方面的落后,而到了X1000系列中终于做到完美支持SM 3.0、CrossFire双卡互联以及Avivo视频加速,并且在硬件架构上ATI首次采用了Ultra-Theareding Dispatch Processor动态流控制,全面提高了SM3.0的执行效能,并且突破性的支持HDR AA技术,可以说在架构上已经领先于GeForce 7系列。

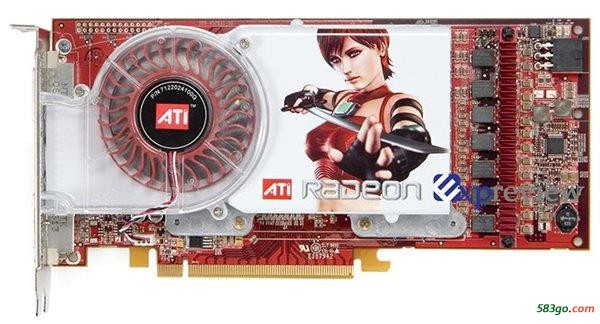

▲Radeon X1900 XTX

2006年动荡的一年,AMD收购ATI

虽然ATI凭借R580成功夺回性能之王,在DX9时代的表现也为人称道,但此时NVIDIA以不在乎谁的产品最强,转变市场策略将重点放在成本与性能的平衡。终于到了2006年,产品的高成本投入加上市场的不良反应让ATI的财政报告日益难看,再加上NVIDIA的步步紧逼,一度将ATI逼上绝境。此时ATI将被收购的流言已经疯传开来,一开始离ATI最近的是Intel,不过最后的结果令人惊讶。
