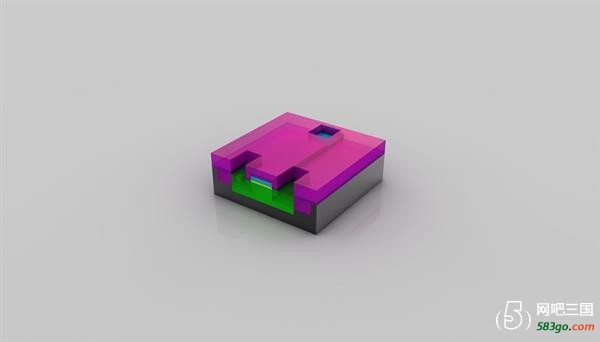

11、绝缘层处理 此时晶体管雏形已经基本完成，利用气相沉积法，在硅晶圆表面全面地沉积一层氧化硅膜，形成绝缘层。同样利用光刻掩模技术在层间绝缘膜上开孔，以便引出导体电极。

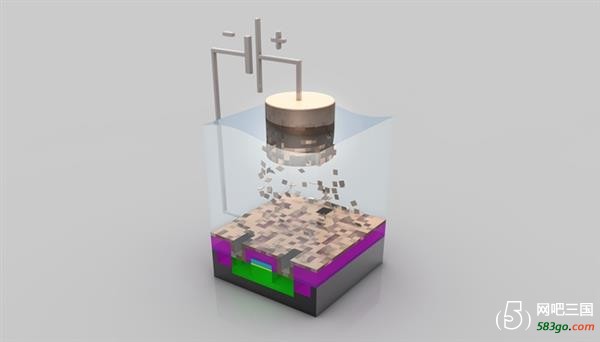

12、淀铜层 利用溅射沉积法，在晶圆整个表面上沉积布线用的铜层，继续使用光刻掩模技术对铜层进行雕刻，形成场效应管的源极、漏极、栅极。最后在整个晶圆表面沉积一层绝缘层以保护晶体管。

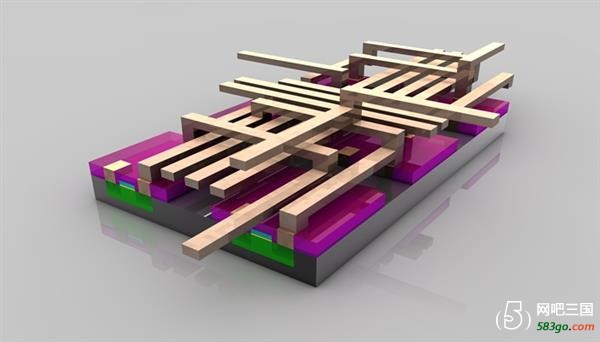

13、构建晶体管之间连接电路 经过漫长的工艺，数以十亿计的晶体管已经制作完成。剩下的就是如何将这些晶体管连接起来的问题了。同样是先形成一层铜层，然后光刻掩模、蚀刻开孔等精细操作，再沉积下一层铜层。。。。。。这样的工序反复进行多次，这要视乎芯片的晶体管规模、复制程度而定。最终形成极其复杂的多层连接电路网络。

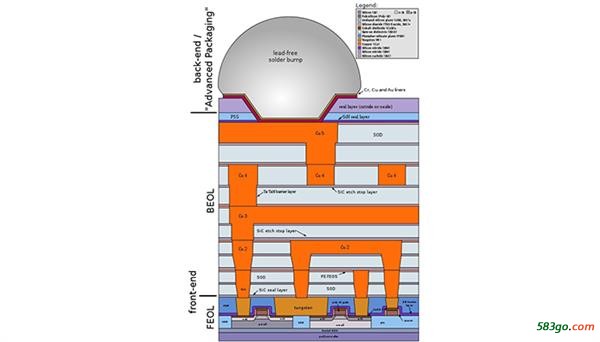

由于现在IC包含各种精细化的元件以及庞大的互联电路，结构非常复杂，实际电路层数已经高达30层，表面各种凹凸不平越来越多，高低差异很大，因此开发出CMP化学机械抛光技术。每完成一层电路就进行CMP磨平。 另外为了顺利完成多层Cu立体化布线，开发出大马士革法新的布线方式，镀上阻挡金属层后，整体溅镀Cu膜，再利用CMP将布线之外的Cu和阻挡金属层去除干净，形成所需布线。

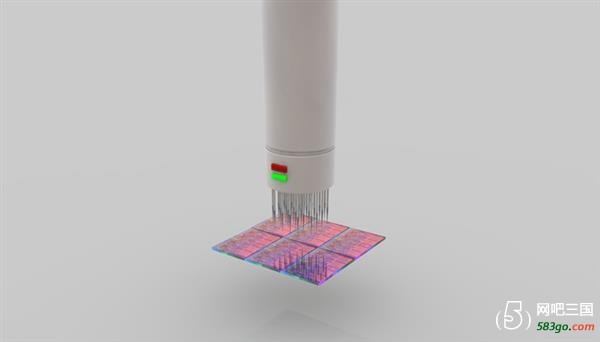

大马士革法多层布线 芯片电路到此已经基本完成，其中经历几百道不同工艺加工，而且全部都是基于精细化操作，任何一个地方出错都会导致整片晶圆报废，在100多平方毫米的晶圆上制造出数十亿个晶体管，是人类有文明以来的所有智慧的结晶。 后工程——从划片到成品销售 14、晶圆级测试 前工程与后工程之间，夹着一个Good-Chip/Wafer检测工程，简称G/W检测。目的在于检测每一块晶圆上制造的一个个芯片是否合格。通常会使用探针与IC的电极焊盘接触进行检测，传输预先编订的输入信号，检测IC输出端的信号是否正常，以此确认芯片是否合格。 由于目前IC制造广泛采用冗余度设计，即便是“不合格”芯片，也可以采用冗余单元置换成合格品，只需要使用激光切断预先设计好的熔断器即可。当然，芯片有着无法挽回的严重问题，将会被标记上丢弃标签。

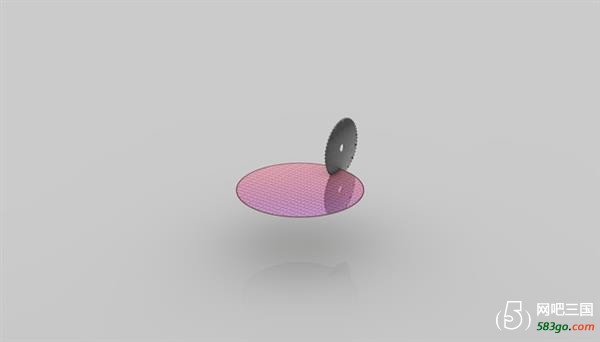

15、晶圆切片、外观检查 IC内核在晶圆上制作完成并通过检测后后，就进入了划片阶段。划片使用的划刀是粘附有金刚石颗粒的极薄的圆片刀，其厚度仅为人类头发的1/3。将晶圆上的每一个IC芯片切划下来，形成一个内核Die。 裂片完成后还会对芯片进行外观检查，一旦有破损和伤痕就会抛弃，前期G/W检查时发现的瑕疵品也将一并去除。

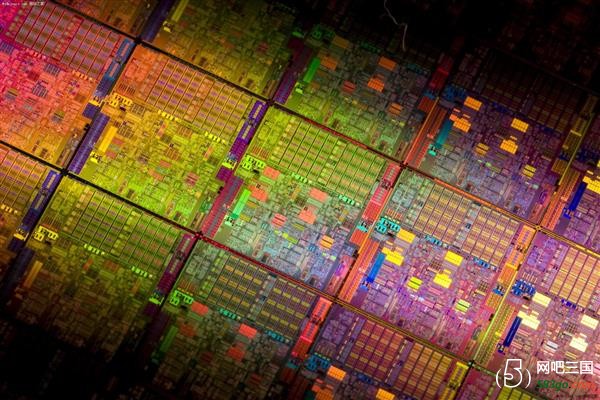

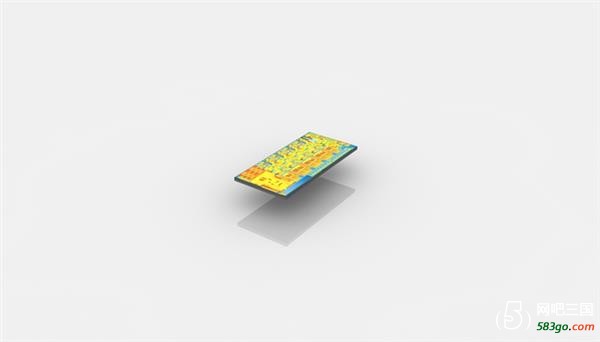

未裂片的一个个CPU内核 16、装片 芯片进行检测完成后只能算是一个半成品，因为不能被消费者直接使用。还需要经过装片作业，将内核装配固定到基片电路上。装片作业全程由于计算机控制的自动固晶机进行精细化操作。

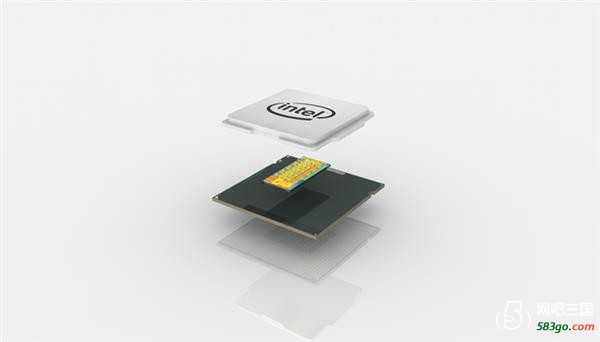

17、封装 装片作业仅仅是完成了芯片的固定，还未实现电气的连接，因此还需要与封装基板上的触点结合。现在通常使用倒装片形式，即有触点的正面朝下，并预先用焊料形成凸点，使得凸点与相应的焊盘对准，通过热回流焊或超声压焊进行连接。 封装也可以说是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片，还可以增强导热性能的作用。目前像Intel近些年都采用LGA封装，在核心与封装基板上的触点连接后，在核心涂抹散热硅脂或者填充钎焊材料，最后封装上金属外壳，增大核心散热面积，保护芯片免受散热器直接挤压。 至此，一颗完整的CPU处理器就诞生了。

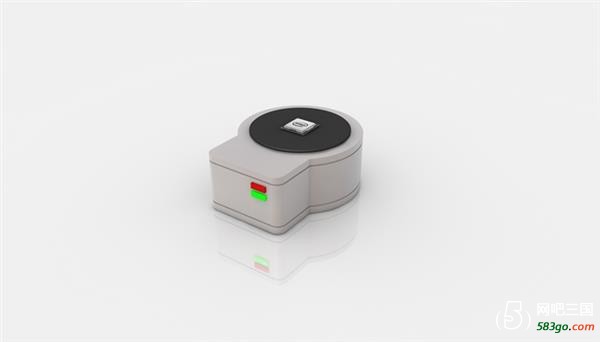

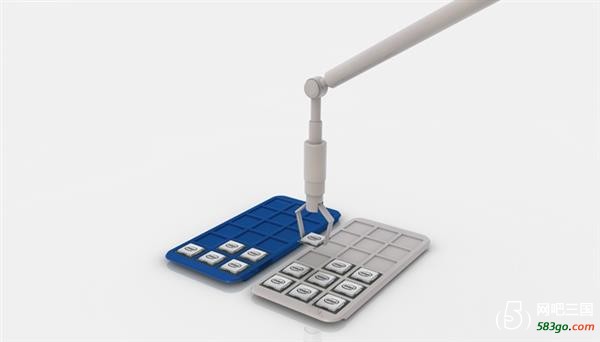

18、等级测试 CPU制造完成后，还会进行一次全面的测试。测试出每一颗芯片的稳定频率、功耗、发热，如果发现芯片内部有硬件性缺陷，将会做硬件屏蔽措施，因此划分出不同等级类型CPU，例如Core i7、i5、i3。
19、装箱零售 CPU完成最终的等级划测试后，就会分箱进行包装，进入OEM、零售等渠道。
现在进入了科技时代，极度依赖计算机科学与技术，其中的CPU又是各种计算机必不可少重要部件。暂且不论架构上的设计，仅仅在CPU的制作上就凝聚了全人类的智慧，基本上当今世界上最先进的工艺、生产技术、尖端机械全部都投入到了该产业中。因此半导体产业集知识密集型、资本密集型于一身的高端工业。 一条完整而最先进CPU生产线投资起码要数十亿人民币，而且其中占大头的是前工程里面的光刻机、掩膜板、成膜机器、扩散设备，占到总投资的70%，这些都是世界上最精密的仪器，每一台都价值不菲。作为参照，CPU工厂建设、辅助设备、超净间建设费用才占到20%。 不知道大家看到这里，觉得最低几百块就可以买到一颗汇聚人类智慧结晶的CPU，还值不值呢？ |
