TP-WDR4310变砖以后可以通过TTL和编程刷机，本文主要讲解TTL的刷机方式，
具体步骤如下：
一、拆机
扭下后盖上的四个螺丝，打开后盖，

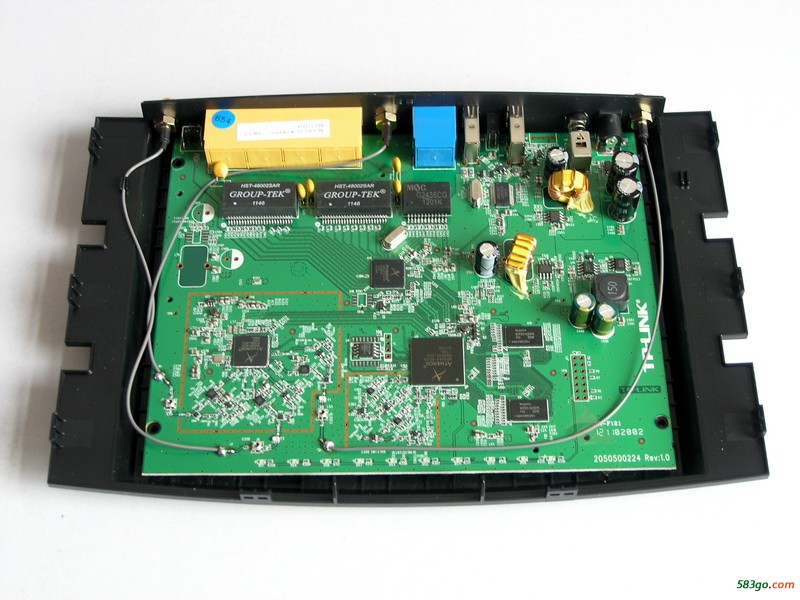

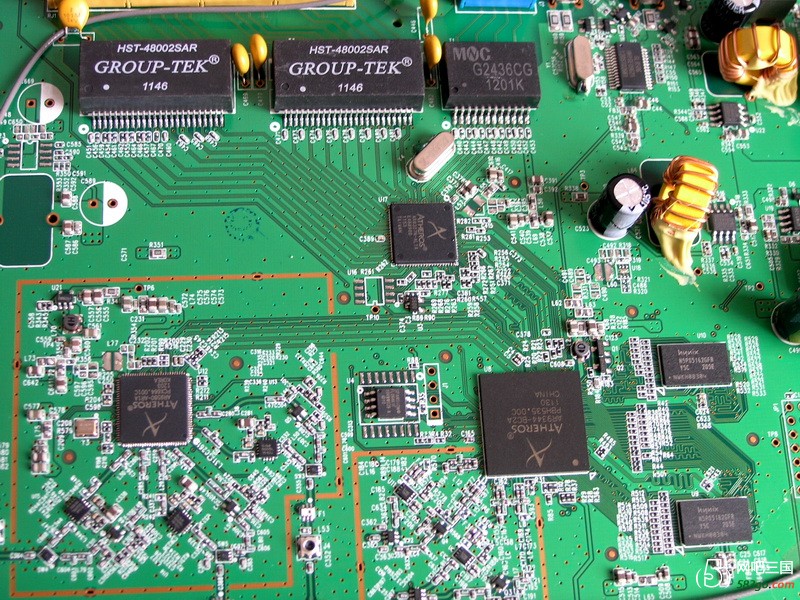

螺母下了后，后盖上还有些卡扣，需要用力才可以拨下。拨下后就可以看到WDR4310的主板了，如下图：

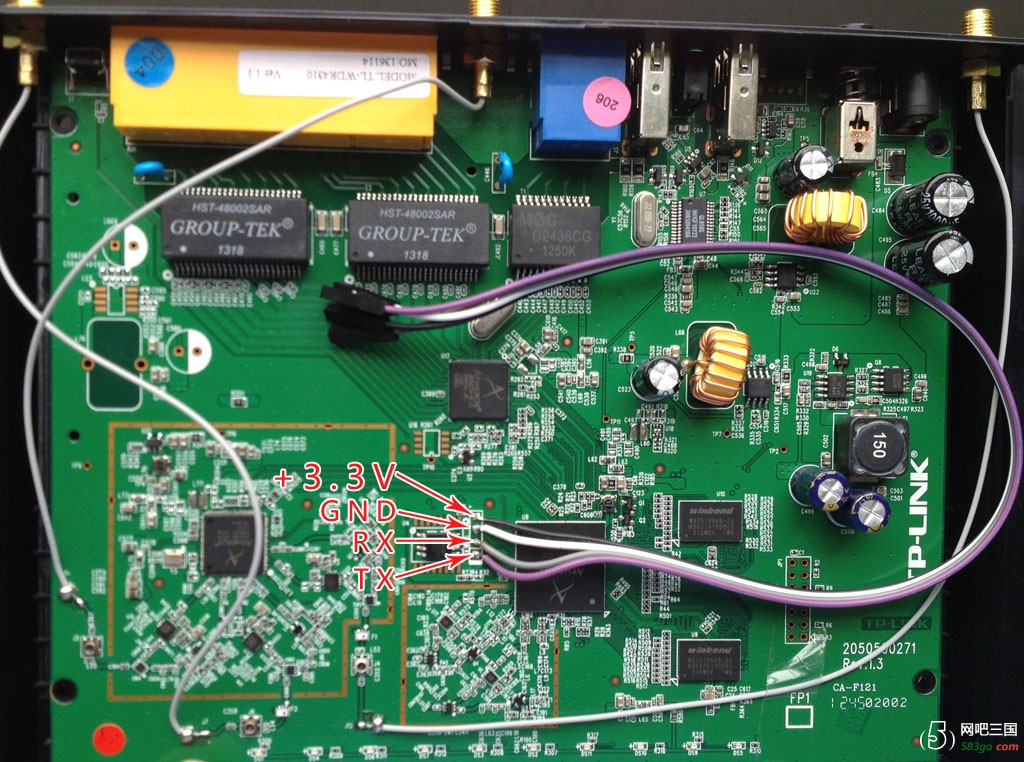

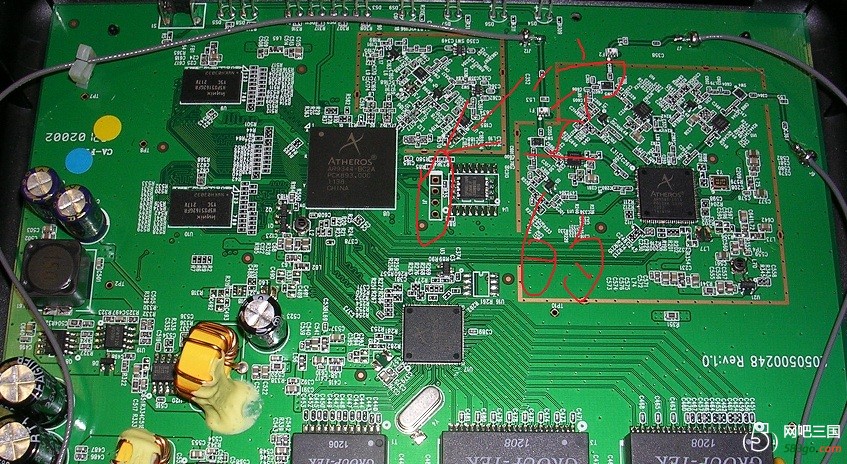

由于需要TTL线刷，需要找到TTL接线的位置，如下图：
二、需要准备的刷机工具
1、 硬件设备准备
USB口的TTL模块+针脚+4色的杜邦线+电烙铁+焊锡丝，这些东西可以淘宝上购买。

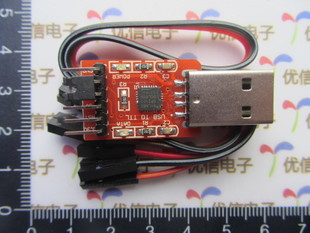

TTL模块，注意接上路由的时候RX和TX口要与主板上的互换，即TTL上的GND接主板上的GND，TTL模块上的TX接路由主板上的RX，TTL模块上的RX接路由主板上的TX，接反了无法通信。
由于WDR4310的主板上没有焊针脚，所以还需要电烙铁将针脚焊上，只用焊GND,RX和TX口，如图主板上是空的
焊好后就可以与TTL模块接好了，接的时候注意上面说的TX和RX要反着接。
2、 软件准备
需要用到的软件包括SecureCRT和tftpd32

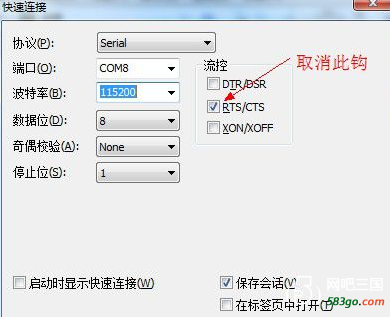

SecureCRT设置如图：

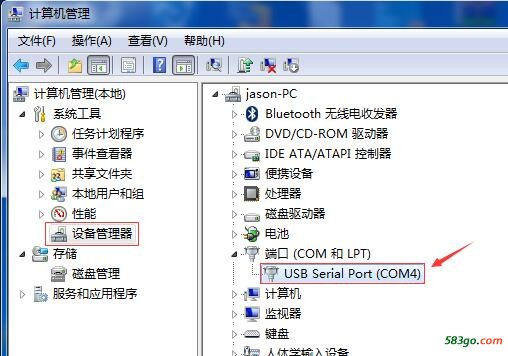

端口具体请到设备管理器上查看，如图：
显示的是多少就在SecureCRT设置为多少。

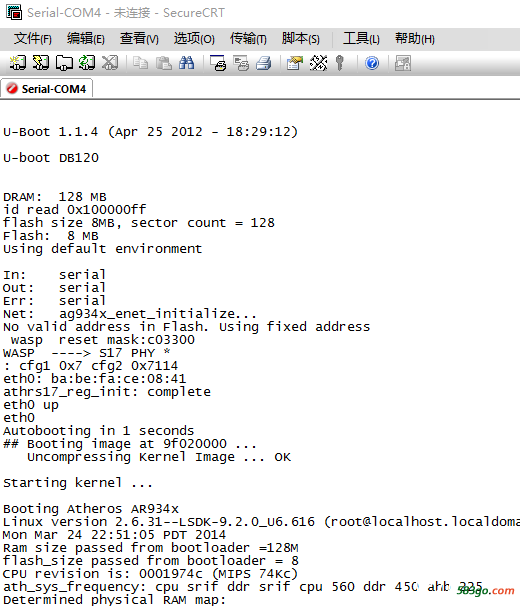

通电后即可连接了。
3、正式开刷
首先把USB/TTL模块连好到电脑的USB口上（确保安装好TTL线的驱动），这时不要连接路由的电源。
用网线把PC和路由的第一个LAN口连上
修改PC的IP为192.168.1.100
接通电源进入uboot方法：
开机出现autoboot时在1秒内快速按下tpl三个字母

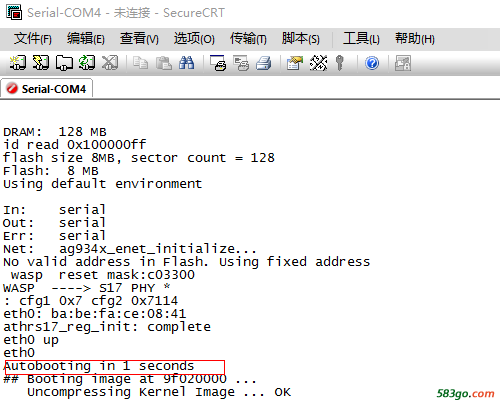

速度接通电源，然后鼠标速度点一下Secure-Crt的窗口以便确保软件是激活状态，否则键盘输入时没反映你会哭。然后拿出你最擅长的3根手指放在T P L 三个按键上（键盘上的3个键位）。等到屏幕显示Autobooting in 1 seconds 时，顺序快速按tpl3个键，注意是按下一个放开再按另一个。。不是同时按下。成功的话你会看到屏幕标识符显示：db12x> ……这时重要的一步算成功了。

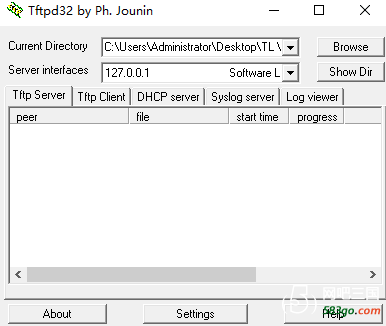

把你要上传的固件文件都放到一个方便访问的目录。打开tftpd
然后在Secure-Crt执行刷机命令如下：
TTL下更新不带uboot的Firmware方法(红色部份根据实际文件名)：
tftpboot
0x80000000 4310.bin
erase
0x9f020000 +7c0000
cp.b
0x80000000 0x9f020000 0x7c0000
reset
操作完成后通过WEB访问访问192.168.1.1，设置管理员密码就可以进入TP原生系统了。
附文件下载：TL WDR4310 V1.0最新官方固件20140324去uboot刷机.rar |
