新网吧真万兆网络解决方案

技术方案 5357 0 2015-6-30 10:24

网吧行业发展及需求　　随着网吧行业连锁化、高端化发展，今天的网吧从经营模式、上网网民和网民上网需求都有变化，不再像以前(环境肮脏、凌乱，基础设施简陋，常受病毒侵扰)，是集上网、休闲和娱乐等功能为一体的综 ...

网吧行业发展及需求
　　随着网吧行业连锁化、高端化发展，今天的网吧从经营模式、上网网民和网民上网需求都有变化，不再像以前(环境肮脏、凌乱，基础设施简陋，常受病毒侵扰)，是集上网、休闲和娱乐等功能为一体的综合性服务场所。同时多核处理器、win7普及、万兆设备成本的下降和高清电影、3D游戏越来越受欢迎，网吧需要全新的网络。
　　
　　新网吧，真万兆解决方案
　　基于网吧发展趋势，锐捷网络针对不同规模网吧提供全新网吧万兆解决方案，这些方案符合网吧新需求，并全面提高网吧服务水平、创新服务模式、提高网吧的增值能力。
　　超豪华型万兆网吧解决方案

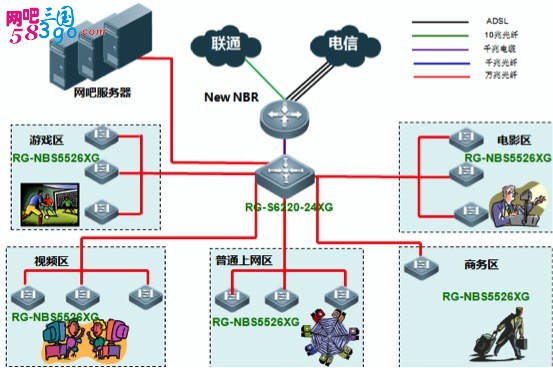

　　锐捷网络超豪华型万兆网吧采用RG-NBR网络优化网关作为出口，万兆三层交换机RG-S6220-24XG作为核心，RG-NBS5526XG全千兆交换机作接入。
　　典型网络拓扑
　　

　　解决方案特点
　　万兆骨干让内网提速，稳定和安全
　　1、核心万兆下联接入和服务器，形成万兆主干链路，让网吧25秒完成WIN7 无盘启动;
　　2、核心设备灵活完备的安全策略，保护网吧业务顺畅进行;
　　3、背板带宽增加，转发效率高，看电影更顺畅、打游戏更快;
　　4、全网骨干万兆可以保证未来5年无需更改网络，网络价值得到保证。
　　豪华型万兆网吧解决方案

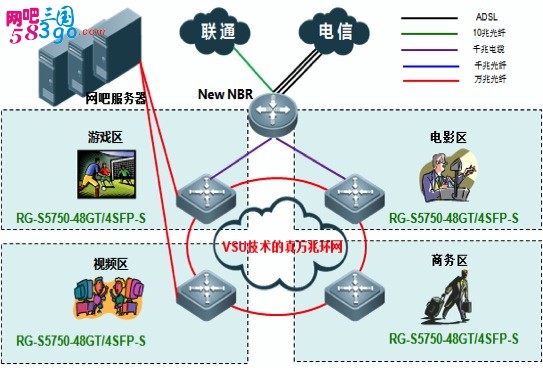

　　锐捷网络豪华型万兆网吧解决方案采用RG-NBR网络优化网关作为出口，采用RG-S5700系列安全智能万兆交换机进行一层核心接入组网。
　　典型网络拓扑
　　

　　
　　解决方案特点
　　VSU技术创新一层的万兆组网，高性能和高安全
　　1、多台交换机虚拟为1台，管理成本只有1/N(N=交换机台数)，接近零成本维护;
　　2、网吧服务器有双层保护，不会因设备问题导致业务中断或受影响;
　　3、背板带宽增加，数据2万兆双向转发，转发效率高，看电影更顺畅、打游戏更快;
　　4、设备或链路故障，无切换时间，网吧业务不受影响;
　　5、高速IP报文和ARP扫描攻击(每秒1000个)，保护网吧业务顺畅进行。
　　经济型万兆网吧解决方案

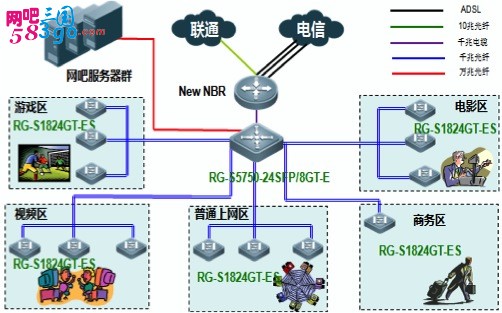

　　锐捷网络经济型万兆网吧解决方案采用RG-NBR网络优化网关作为出口，万兆三层交换机RG-S5750-24SFP/8GT-E作为核心，RG-1824GT-ES作为全千兆交换机作为接入。
　　典型网络拓扑
　　
