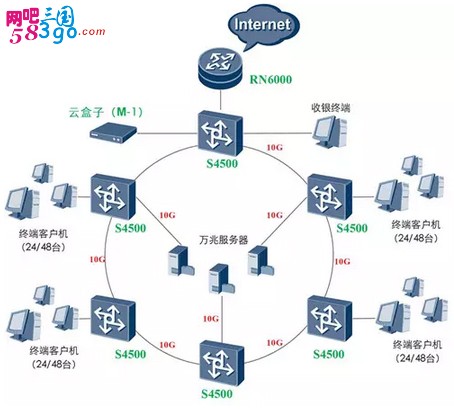

2015年网吧行业转型升级期，开始不断探索新的业态和多元化经营模式。网吧在转型的过程中，对于网络设备的要求也会不断提升。结合时下的网络使用情况，网吧有时候更需要万兆整体解决方案来完成。TG-NET一直致力于网吧行业，关注网吧行业产业转型。下面小编分享网咖万兆环网解决方案，希望能对大家有所帮助。 月光留步网咖，位于武汉市洪山区，网咖客户机数量为130台。全新的机器，全新配置，让你有一个与众不同的上网体验。漂亮的门头，干净和有档次的装修。网咖干净的内饰，吊顶跟灯饰都是采用西式风格。配上中世纪古式墙面与地板，风格统一协调。网咖的客户机的总数为150台，配备了770ti的显卡，8G内存以及英特尔酷睿I7的CPU，优良的客户机配置，是保证网吧转型的一个非常重要的关键性的因素。 在本次网咖组网方案中，采用了 1台S4500-48G-4TF 和3台 S4500-48G-2TF，环网络拓扑图如下所示： 拓扑图的工作原理： 4台万兆环网交换机，使用3米万兆高速电缆相互连接，S4500-48G-4TF多余的2个万兆端口，连接服务器2台。全场150台PC连入万兆交换机的端口上。通过无盘服务器特性，获取电脑使用权。另外对于外网，采用RN4000路由器作为外网接口，上接运营商网络，下接内网交换机产品。 网咖采用环状网络，可以有效减少网络层次，提升数据转发效率。由于目前的网吧多半都使用无盘架构，让无盘服务器均衡分布在各台环网交换机下，可以避免单台交换机负载过高，减少网吧网络数据负载压力，让网咖网络更稳定。 |
