六类双绞线通常用于接入层交换机与汇聚层交换机的千兆上联；随着普通个人电
脑千兆网卡的普及以及较高密度千兆端口交换机价格的下降，千兆到桌面已经相
当的普遍。本文通过笔者制作的过程、图文并茂的讲解了千兆六类(UTP)双绞线的
简单制作方法，希望能对大家的实际工作有所帮助。

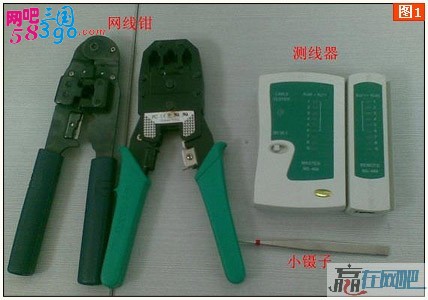

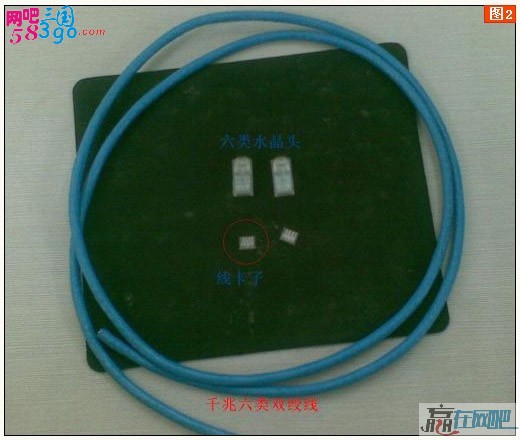

一、所需的材料及工具
如图1、图2:
制作千兆网线所用的水晶头与普通水晶头有所不同，主要区别就在与每个水
晶头除了本身之外还有一个配套的线卡子以方便将网线上下错开。
二、制作过程
本例中两端均按照TA-568B标准制作，成品即大家俗称的直通线。

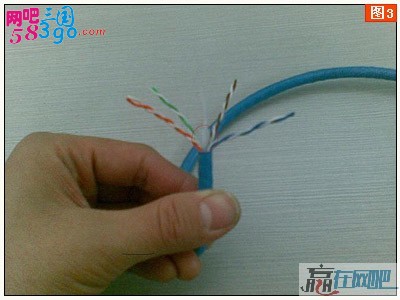

1、将网线的绝缘层用网线钳的刀口拨开，可以看到六类线的中间多了一根起支
撑作用的塑料芯，如图3。

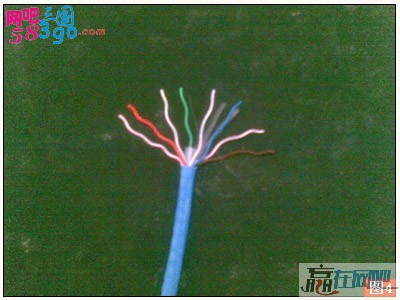

2、将线中间的塑料芯剪到如下图所示的长度即可，如图4。
3、将线按照下图所示线续打开，即每组线的白线在彩色线之前，如图5。

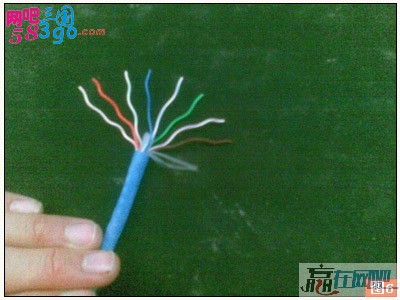

4、交换蓝色和绿色线的顺序，最终的线序如图6。

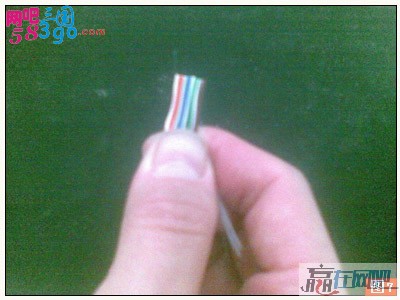

5、将线缕平，用网线钳的刀口将线的前端剪平，如图7。

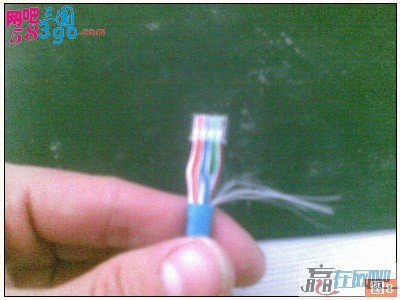

6、将缕平的线，插入前面提到的线卡子中，如图8。

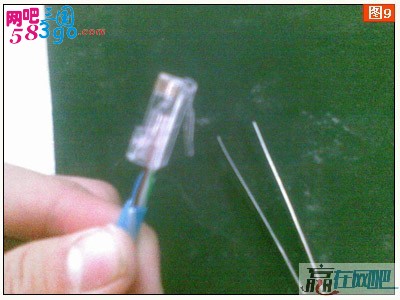

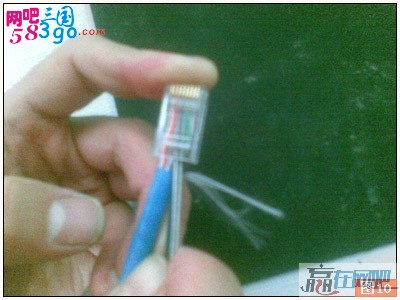

7、将线卡子放入，水晶头中，这里可以借助小镊子将线钳子推入水晶
头中，如图9、图10。

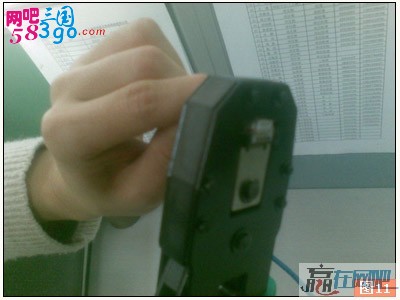

8、用网线钳将将水晶头卡实，如图11。

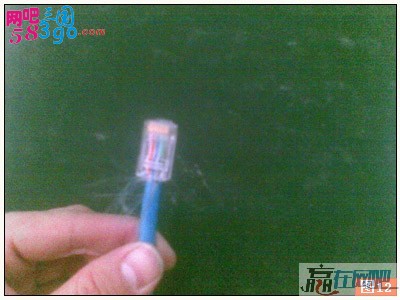

最终的成品如图12：

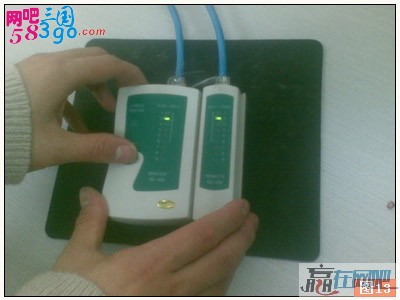

9、另一端按照同样的方法制作即可，制作完毕用测线器测试，如图13。
三、制作过程中的注意事项：
1、由于六类线的硬度较大，很容易将手磨破特别是在缕线的时候，请大家小心
2、由于六类线不能线普通五类线那样将绝缘皮塞到水晶头中起到支撑作用，而是
通过中间的塑料芯起到相同作用，因此在截断塑料芯时长度要合适
3、初次制作六类线的成功率较低，请大家不要着急，熟能生巧。
|
