WAyos多级路由网络结构

在4条外网以上的多线路情况下使用多个硬路由进行带宽叠加


下面是举个例子  有一个小区用户比较多，房东想加几根外网可是一个硬路由的WAN口不够，就加了一台路由器。进行带宽叠加！

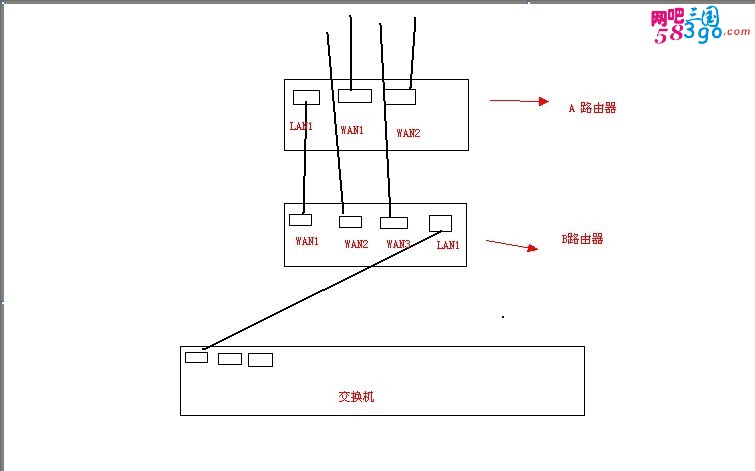

1、这个是我们的接线拓扑图



2、我们在配置路由器A的时候配置还是一样，填写服务提供商给的账号和密码或者是IP地址和DNS！

如上图所示路由器A的LAN口接路由器B的WAN口    把路由器A 当做是4条外网的叠加

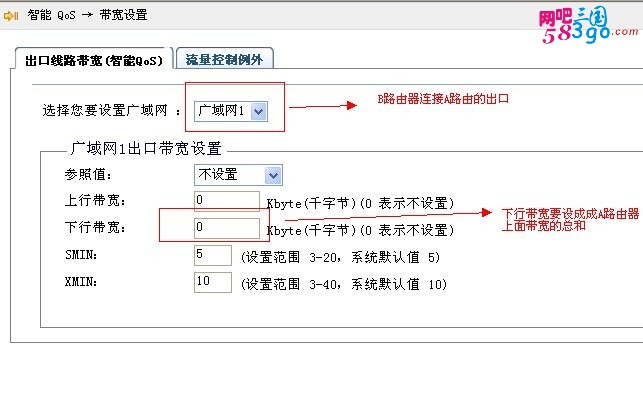

3、下图是路由器B 的带宽设置

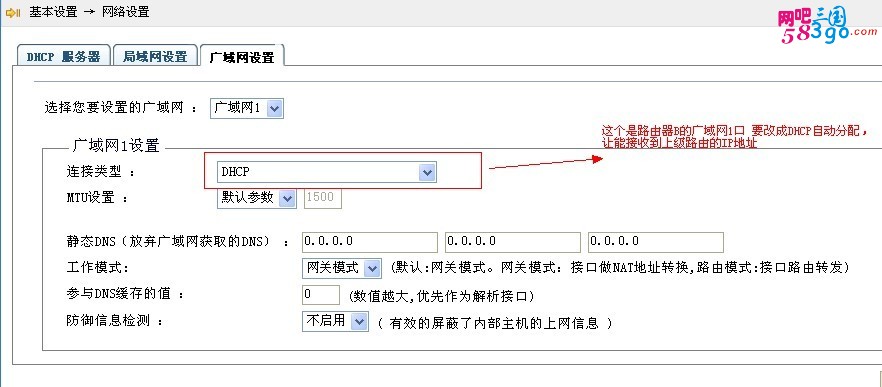

4、在设置路由器B接到路由器A 上的WAN口时，要把路由器B的广域网口改成DHCP自动获取 如下图所示



5、这样设置好了之后就可以正常上网了， A路由 4条外网，B路由3条外网。7条外网都可以使用到了！

6、所有的用户都在路由器B上面进行拨号！ 路由器A 就相当于是外网了！只是做了线路叠加而已！

1. 将A路由器4个WAN口都接上外网线路并设置好WAN口参数，保证4个WAN口都连接正常
2. 将A路由器 智能QOS-带宽设置 中每根线路的上下行带宽全部设置为0，即 不启用智能QOS功能
3. 将A路由器 安全设置-连接限制 中 默认主机连接数限制值设置为0，即不限制单机连接数（这个一定要改为0）
3. A路由安全设置-DDOS攻击防御改为每1秒9999个连接
4. A路由 用户管理-PPPoE Server管理 中关闭 PPPOE SER功能。
5. 将A路由器LAN口的线接到B路由器的其中一个WAN口，并设置B路由器该WAN口固定IP，地址为A路由LAN口网段的IP，掩码3个255一个0，网关为A路由LAN口IP，DNS为A路由上接入线路的DNS服务器地址（如果A路由接入的是电信线路，那么就填电信提供的DNS；网通就填网通；如果是电信网通多接入，那么就将电信网通的DNS都填进去）
6. B路由器LAN口不要跟A路由设置同一网段，B路由做带宽汇总的那个WAN出口带宽设置为A路由汇总后的带宽，其他的跟单路由的设置一样。
